派克 D1VW001FNJW 電磁換向閥產品說明與介紹
1. 產品概述

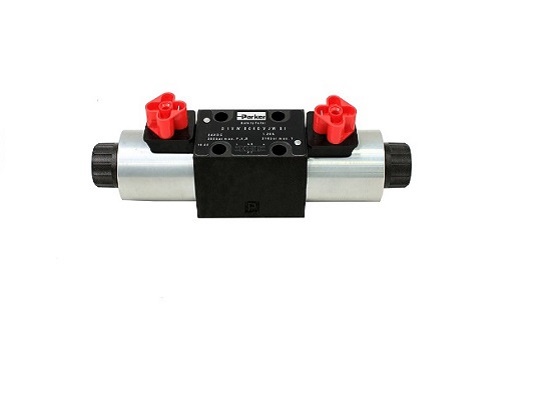

派克（Parker）D1VW001FNJW 是一款高性能的 單電磁鐵電磁換向閥，專為工業液壓系統中的方向控制設計。該閥采用 濕式電磁鐵直動操控技術，具備響應快、壽命長、密封可靠等優點，適用于工程機械、注塑機、自動化設備、機床等對控制精度和可靠性要求較高的場合。
本型號為 2位3通（或根據閥芯功能實現特定邏輯）結構，采用 彈簧偏置復位 設計，僅由 一個電磁鐵 驅動實現工作位切換，失電后自動復位至中位。其結構緊湊、重量輕，整閥重量?jī)H為 1.5 kg，特別適合對空間和重量有嚴格要求的應用場景。
2. 型號解析：D1VW001FNJW
代碼段 含義說明
D 方向控制閥
1 規格：NG06（CETOP 03 / NFPA D03）
V 3油腔閥體
W 濕式電磁鐵直動操控，螺紋擰入式銜鐵管
001 閥芯功能代碼：3位4通，中位 P→T 通，A、B 口截止（中位卸荷）
F 閥芯定位方式：2位，彈簧偏置在“b”位，僅 a 位由電磁鐵控制（單電磁鐵結構）
N 密封材料：NBR（丁腈橡膠），適用于礦物油類液壓油
J 電磁鐵類型：24 VDC 濕式直流電磁鐵
W 電磁鐵帶標準電插頭接口（EN 175301-803 / ISO 9461）
? 重點說明：
“F” 表示 2 位閥，彈簧默認保持在“b”位，僅通過 一個電磁鐵 控制切換至“a”位，斷電后自動復位至“b”位。
因此，D1VW001FNJW 為單電磁鐵結構，無需雙電磁鐵配置，節省成本與空間。
重量：1.5 kg（典型值，單電磁鐵配置），顯著低于雙電磁鐵型號（約 2.1 kg）。
3. 技術參數
參數類別 詳細參數
規格與安裝 – 規格：NG06（CETOP 03 / NFPA D03）<br>- 安裝面標準：DIN 24340 Form A6 / ISO 4401 / CETOP RP 121-H
液壓性能 – 額定流量：80 L/min（最大）<br>- 最大工作壓力：<br>??P, A, B 口：350 bar<br>??T 口：210 bar（DC 型）<br>- 推薦油液粘度：30–80 cSt<br>- 過濾要求：ISO 4406 (1999) 18/16/13
電氣參數 – 電源電壓：24 VDC（直流）<br>- 防護等級：IP65（電插頭正確安裝時）<br>- 負荷率：100% ED（連續工作）<br>- 線圈最高耐溫：150°C<br>- 吸持功率：約 31 W
環境與機械 – 工作油溫：-20°C 至 +70°C（NBR 密封）<br>- 環境溫度：-25°C 至 +60°C<br>- 安裝姿態：任意（推薦水平）<br>- 重量：1.5 kg（單電磁鐵）<br>- MTTFd（平均無故障時間）：150 年
4. 閥芯功能與工作原理（001-F）
閥芯代碼：001（3位4通邏輯）
定位方式：F 型（2位，彈簧偏置在“b”位）
位置 狀態說明
b 位（常態） 彈簧保持位置：<br>P → B，A → T
a 位（電磁鐵得電） 電磁鐵驅動切換：<br>P → A，B → T
中位（0 位） 不適用（F 型為 2 位閥，無中位電控）
?? 注意：雖然閥芯功能為“001”（通常用于3位閥），但在 F 型定位方式 下，實際為 2 位單電控閥，僅通過一個電磁鐵實現 a 位切換，斷電后自動復位至 b 位。
5. 功能特性
? 單電磁鐵設計：結構簡潔，僅需一個電磁鐵控制，重量輕至 1.5 kg，節省安裝空間與成本。
? 高響應性：24 VDC 濕式電磁鐵，得電響應時間約 45–60 ms，失電復位約 20–30 ms。
? 節能低功耗：直流供電，吸持功率僅 31 W，適合工業直流系統或電池供電場景。
? 高防護等級：IP65 防護，防塵防水，適應潮濕、粉塵環境。
? 手動越權功能：電磁鐵帶推桿式手動按鈕，可在斷電時手動切換閥芯，便于調試與應急操作。
? 長壽命可靠：MTTFd 高達 150 年，抗振性能優異，適合工業連續運行。
6. 典型應用場景
單作用油缸的伸出/縮回控制
夾具、頂出機構的單向電控 + 彈簧復位回路
液壓系統中的泵卸荷或旁通控制
使用 24 VDC 電源的自動化設備
對重量敏感的移動設備或輕型機械
7. 安裝與使用注意事項
電源匹配：使用 24 VDC 穩定電源，避免電壓波動導致電磁鐵工作異常。
電插頭安裝：必須旋緊電插頭以確保 IP65 防護等級。
油液清潔度：系統過濾精度應滿足 ISO 4406 18/16/13 標準，防止閥芯卡滯。
避免頻繁手動操作：手動越權僅用于調試，長期使用可能影響密封壽命。
定期檢查：建議定期檢查電磁鐵溫升、接線端子緊固情況。
8. 訂貨信息
完整型號：D1VW001FNJW
核心特征：
單電磁鐵結構（F 型）
24 VDC 供電（J 型）
NBR 密封（N）
標準電插頭（W）
重量：1.5 kg
總結
派克 D1VW001FNJW 是一款專為高效、輕量化設計的 單電磁鐵電磁換向閥，其 1.5 kg 的輕質結構、24 VDC 直流驅動 和 高可靠性，使其成為自動化、輕型機械和直流電源系統中的理想選擇。適用于需要 單向電控 + 彈簧復位 的液壓回路，是追求性能與成本平衡的優選方案。
